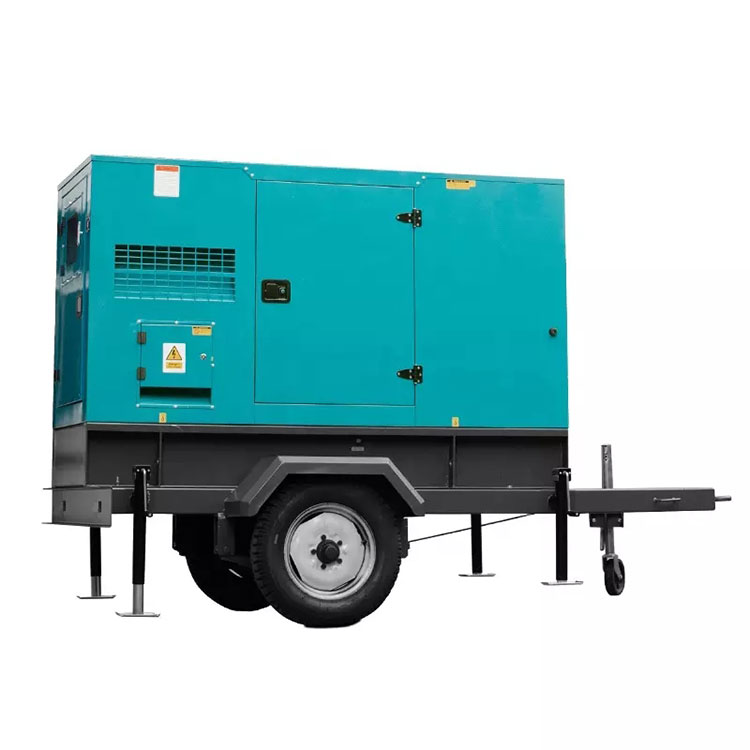

Дизель-генераторна установка 200кВт

Дані дизель-генераторної установки XG-200GF/250KVA Cummins

Загальний розмір

вага

2550 (мм) * 960 (мм) * 1650 (мм)

2000 (кг)

Встановити модель:

XG-200GF

Основний вихід:

200 кВт/250 кВА

Номінальний струм:

656（A）

Номінальна частота:

60 (Гц)

Час запуску:

5～6（с）

Коефіцієнт потужності:

0,8（Затримка）

Номінальна напруга:

110/220（V）

Стандартні функції

Двигун: Cummins 6LTAA8.9-G2; Радіатор 50℃max; Вентилятори приводяться ременем, із запобіжником;

Генератор зарядки 24 В; Повітряний фільтр сухого типу, паливний фільтр, масляний фільтр; Генератор: генератор з одним підшипником;

IP23, клас ізоляції H/H; Мережевий автоматичний вимикач; Стандартна панель керування;

Абсорбер;Глушник;Інструкція з експлуатації;

Дані про дизельний двигун

Виробник:

Cummins

модель:

6LTAA8.9-G2

Потужність двигуна:

258 кВт

Номінальна швидкість:

1800（об/хв）

Цикл:

4 тактний

Розташування циліндра:

6 в рядку

Водотоннажність:

8,9 л

Діаметр і хід:

114*145 (мм)

Ступінь стиснення:

16,5:1

Тип губернатора:

електронні

Стартова напруга акумулятора:

24 В постійного струму

Система забору повітря

Система забору повітря:

Турбо, водяне/повітряне охолодження

Максимальне обмеження споживання:

6,25 кПа

Потужність горіння:

7,9 м3/хв

Повітряний потік:

158 м3/хв

Витяжна система

Потік вихлопних газів:

14,8 м3/хв

Температура вихлопу:

557 ℃

Максимальний зворотний тиск:

10 кПа

Паливна система

Паливна система:

Паливний насос типу PT

100% (основна потужність) Навантаження:

190 г/кВт-год

Масляна система

Ємність масла:

16,4 л

Витрата масла:

≤0,4 г/кВт·год

Мінімальний тиск масла при номінальних обертах на хвилину:

350 кПа

Охолоджувальна система

Спосіб охолодження:

З водяним охолодженням

Загальна місткість охолоджуючої рідини:

27л

Максимальна температура води:

82-93 ℃

Термостат:

104 ℃

Дані генератора

Виробник:

Стемфорд

модель:

UCD 274H

Режим збудження:

Безщітковий і самозахоплюючий

Номер фази та акт доступу:

3-фазний 4-х провідний

Тип підключення:

З’єднання типу “Y”.

Потужність генератора:

255 кВА

ККД генератора:

95%

Перевантаження:

（PRP）110% навантаження може працювати 1 год/12 год

Рівень захисту:

IP23

Клас ізоляції, підвищення температури:

H/H

Фактор телефонного впливу TIF (TIF):

<50

THF:

<2%

Регулювання напруги, стабільний стан:

≤±1%

Потік повітряного охолодження:

2,18 м3/с

Електричні характеристики генератора

Регулювання напруги:

≥±5%

Регулювання напруги, стабільний стан:

≤±1%

Раптова зміна напруги (100% раптове зниження):

≤+25%

Раптове перекос напруги (раптове підвищення):

≤-20%

Стабільний час напруги (100% раптове зниження):

≤6S

Стабільний час напруги (раптове підвищення):

≤6S

Регулювання частоти, стабільний стан:

≤5%

Хвилювання частоти:

≤1,5%

Раптова зміна частоти (100% раптове зниження):

≤+12%

Раптове перекос частоти (раптове підвищення):

≤-10%

Час відновлення частоти (100% раптове зниження):

≤5S

Час відновлення частоти (раптове збільшення):

≤5S

Виробник залишає за собою право вносити технічні зміни/зміни для покращення без попереднього повідомлення
